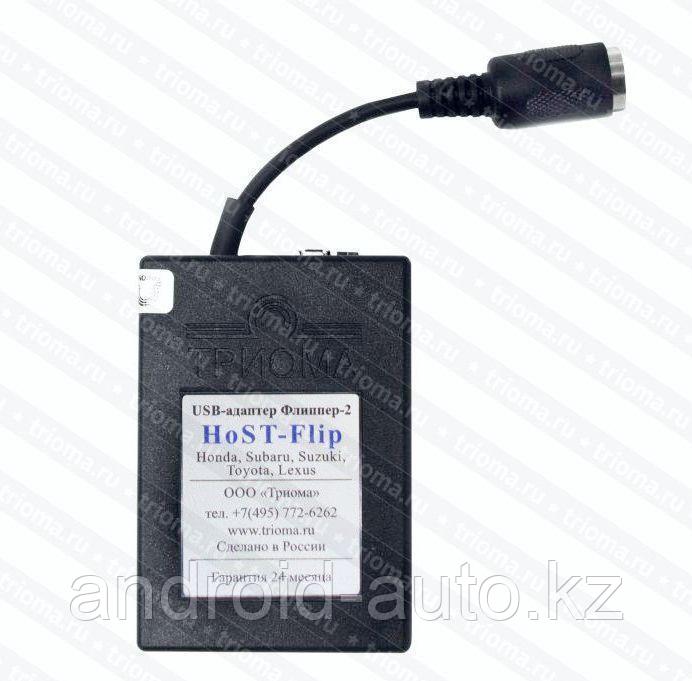

USB-адаптер HoST-Flip
Краткое описание
Адаптер предназначен для воспроизведения аудио-файлов (mp3, wma, aac) с флешки с помощью штатной аудиосистемы Toyota и Lexus. При этом головное устройство должно уметь управлять внешним штатным CD-чейнджером и иметь для этого соответствующий интерфейс и разъем.
Предназначен для магнитол автомобилей:
- Toyota (~ 2003-2010)
- Lexus (~ 2003-2010)
Комплектация
- Адаптер HoST-Flip
- Переходник MiniFit-Toyota_6+6
- Кабель-удлинитель USB
- джампер (перемычки)
- Инструкция
Описание
USB адаптер HoST-Flip предназначен для воспроизведения звуковых файлов с Flash USB-носителя (далее – флешка) с помощью штатных аудиосистем автомобилей Toyota и Lexus, которые умеют управлять внешним штатным CD- или MD-чейнджером и имеют для этого соответствующий интерфейс и разъем (6+6). На корпусе адаптера (со стороны USB-разъема) имеется площадка для перемычек. Они устанавливаются в зависимости от конкретной машины и магнитолы. Внимание: если в машине (например, в багажнике) установлен внешний штатный 6-дисковый CD-чейнджер или AUX, то от него придется отказаться, но встроенный CD-проигрыватель сохраняется.
Возможности адаптераАдаптер запоминает текущую позицию воспроизведения с точностью до секунды в энергонезависимой памяти и способен продолжить звуковоспроизведение как после полного отключения питания, так и после извлечения и последующего вставления флешки (так называемый “режим паузы”). Это делает удобным использование адаптера для прослушивания продолжительных файлов, например, аудиокниг. Адаптер всегда хранит во внутренней энергонезависимой памяти образы 4-х последних подключаемых флешек. Благодаря этому, при подключении любой из них воспроизведение будет происходить с того же места в треке, который играл перед отключением флешки.
Программное обеспечение адаптера записано во внутренней Flash-памяти и может быть обновлено пользователем самостоятельно.
Поддерживаемые форматы и принцип работы Адаптер поддерживает MP3, WMA и AAC форматы файлов. Он подключается к интерфейсу внешнего чейнджера штатной системы автомобиля и эмулирует его работу, сопоставляя файлы трекам, а папки дискам. То есть если у вас в авто магнитоле имеется сд чейнджер на 6 дисков, соответсвенно он будет воспроизводить 6 папок созданных на USB-флэшке Команды управленияАдаптером поддерживаются все команды и режимы, используемые штатной магнитолой при управлении штатным чейнджером:
- последовательный выбор папок / файлов вперед и назад,
- ускоренное воспроизведение вперед и назад,
- сканирование по папкам / файлам,
- повтор папки / файла,
- случайное воспроизведение по всей флешке / внутри одной папки
- и др
Подключаемые аксессуары и вариации подключений
Адаптер имеет дополнительный интерфейс, который при использовании соответствующего аксессуара может быть реализован для подключения дополнительных источников звука AUX и Bluetooth
Можно реализовать следующие варианты подключения устройств:
- USB-флешка.
- одновременно флешка и AUX, т.е. любой аудиоисточник с линейным выходом (например, телефон, планшет и т.п.).
- одновременно флешка и блютуз-устройство.
- одновременно флешка, блютуз-устройство и AUX.
USB-носитель. Папки и файлы
Подключение и эксплуатация
- В соответствии с рис.1 установить перемычки (на корпусе рядом с USB-разъемом).
- переходник MiniFit (рис.2) подключить к адаптеру и соответствующему разъему на задней или нижней стенке магнитолы (рис.3.1-3.8). Если разъем занят, тогда переходник подключается «в разрыв» соединения.
- подключить кабель-удлинитель USB (входит в комплект) к USB-разъему адаптера.
- при необходимости подключить аксессуар к разъему DIN-8 «мама».
Примечания по подключению переходника MiniFit к магнитоле:
- разъем Honda GW (рис.3.1) находится под сиденьем мотоцикла Honda Gold Wing,
- у магнитол Suzuki PACR05, PACR06, PACR07 чейнджерный разъем внешне похож на разъем Honda_6+8 (рис.3.2), но имеет другую распиновку. Для подключения адаптера к этим магнитолам необходим переходник MiniFit-Suzuki_6+8.
- у некоторых магнитол Subaru (Kenwood), например, GX-608EF2, чейнджерный разъем отличается от изображенного на рис.3.4 и представляет собой круглый 13-pin разъем. Для подключения адаптера к этим магнитолам необходим переходник MiniFit-Subaru (тип 13-pin). Он изготавливается на заказ.
- разъем Lexus_P1714 (рис.3.5) подключен к штатному CD-чейнджеру, расположенному в бардачке (Lexus RX300, 1998-2002). В этом разъеме, как правило, 11 проводов. Если в разъеме только 5 проводов, тогда решения нет.
- если у магнитолы Toyota-Lexus разъем «5+7» (рис.3.7) занят разъемом оригинальной проводки, тогда:
Шаг 1. Освободить разъем магнитолы.
Шаг 2. Соединить два отдельных тонких провода переходника MiniFit с соответствующими проводами в разъеме оригинальной проводки (левый провод TX+ слева, правый TX- справа). При наличии в разъеме 3-х и более проводов – провод «TXT» соединить с проводом «TX-» (рис.3.8).
Управление адаптеромАдаптер активируется при выборе режима штатного внешнего CD-чейнджера (кнопкой CD, DISC, MODE и т.п.). Если магнитола имеет встроенный CD-проигрыватель, тогда этот режим может активироваться двойным нажатием кнопки. Время запуска адаптера зависит от количества папок и файлов и обычно составляет менее 2-х секунд при возобновлении прослушивания и до 8-ти секунд при перевключении зажигания или смене флешки.
После старта воспроизведения, а также после смены папки/подпапки, в трек-позицию на штатном дисплее кратковременно подставляется количество файлов в текущей папке, после чего трек-позиция всегда отображает номер текущего файла.
Текущий музыкальный файл начинает воспроизводиться автоматически после старта адаптера с того же места, на котором был остановлен ранее. После завершения воспроизведения файла автоматически запускается следующий файл текущей папки. После завершения последнего файла текущей папки автоматически стартует первый файл следующей папки и так далее до последнего файла последней подпапки последней папки, после чего воспроизводится первый файл первой подпапки первой папки.
Кнопками управления треками всегда осуществляется выбор файла в текущей папке/подпапке. Кнопки включения режимов ускоренного воспроизведения вперед и назад (FF и FR) имеют две функции:
- при кратковременном использовании (до 2-х секунд) переключают подпапки вперед и назад.
- при удержании осуществляют ускоренное воспроизведение вперед и назад.
Назначение кнопок FF и FR может быть изменено пользователем (см. www.trioma.ru).
Использование кнопок ускоренного воспроизведения для переключения подпапок (даже если они совмещены с кнопками управления треками) интуитивно понятно, так как адаптер подсказывает момент отпускания кнопки перепадом уровня звука.
Кнопки управления дисками могут управлять папками или подпапками в зависимости от режима работы адаптера (см. Раздел 6). Назначение кнопок «Disc+» и «Disc-» может быть изменено пользователем (см. www.trioma.ru).
Дополнительный интерфейс адаптера,Дополнительный интерфейс (круглый разъем DIN-8 «мама») выполнен в стандарте Alpine M-Bus. К нему можно напрямую подключить любое устройство с подобным интерфейсом (например, CD-чейнджер Alpine CHM-S630) или один из следующих аксессуаров, производимых ООО “Триома” (приобретаются отдельно):
1) переходник на миниджек 3,5мм для AUX – для подключения любого аудиоисточника с линейным выходом (например, телефон). При прослушивании музыки с аудиоисточника на дисплее магнитолы отображается информация о том, что играет CD6 Track88.
2) Блютуз-модуль BMT-2.1 – для беспроводного подключения устройств, например, с целью прослушивания музыки с телефона, а также для обеспечения «громкой связи». При этом на дисплее магнитолы отображается информация о том, что играет CD2 Track51.
Способы активации – извлечь флешку из USB-разъема или включить и в течение 3-х секунд выключить функцию Repeat, Scan или Random (см. www.trioma.ru).
Основные атрибуты | |
---|---|
Страна производитель | Россия |
Поддерживаемые форматы | MP3, WMA |
Поддержка iPod | Да |
Наличие Bluetooth | Нет |
Порт для SD-карты | Нет |
USB-интерфейс | Да |
Гарантийный срок | 12 мес |
Совместимость | Toyota 4 RUNNER (GRN28_ TRN28_) 2009-, Toyota 4 RUNNER (UZN21_ KZN21_ GRN21_) 2002-2009, Toyota Agya (B1) 2012-, Toyota Allion (NZT26 ZRT26) 2007-, Toyota Aqua (NHP1) 2011-, Toyota Aurion (ACV4 GSV4) 2006-2011, Toyota Aurion (ACV5 GSV5) 2011-, Toyota AURIS (NRE15_ ZZE15_ ADE15_ ZRE15_ NDE15_) 2006-2013, Toyota AURIS (NZE18_ ZRE18_) 2012-, Toyota Avalon (GSX3) 2005-, Toyota Avanza (F65) 2011-, Toyota AVENSIS Combi (T25) 2003-2008, Toyota AVENSIS Station Wagon (ZRT27 ADT27) 2009-, Toyota AVENSIS Stufenheck (T25) 2003-2008, Toyota AVENSIS Stufenheck (ZRT27 ADT27) 2009-, Toyota AVENSIS (T25_) 2003-2008, Toyota AVENSIS VERSO (_CLM2_ _ACM2_) 2001-2009, Toyota AYGO (PAB4_ KGB4_) 2014-, Toyota AYGO (WNB1_ KGB1_) 2005-2014, Toyota bB (QNC2) 2006-, Toyota CAMRY (MCV3_ ACV3_ _XV3_) 2001-2006, Toyota CAMRY (V40) 2006-2011, Toyota CAMRY (V50) 2011-, Toyota COROLLA (E150_) 2006-, Toyota COROLLA (NDE18_ NRE18_ ZRE18_) 2013-, Toyota COROLLA Verso (ZER_ ZZE12_ R1_) 2004-2009, Toyota COROLLA Wagon (NZE16) 2012-, Toyota Crown (S18) 2003-2008, Toyota Crown (S20) 2008-2012, Toyota Etios (NGK1) 2010-, Toyota FJ Cruiser (GSJ1) 2006-, Toyota Fortuner (GGN5 KUN5 LAN5 TGN5) 2004-, Toyota GT 86 Coupe (ZN6_) 2012-, Toyota Harrier (ACU3 GSU3 MCU3 MHU3) 2003-2012, Toyota HIGHLANDER (MHU4_, _GSU4_, _ASU4_) 2007-, Toyota HILUX III Pick-up (TGN1_ GGN2_ GGN1_ KUN2_ KUN1_) 2005-, Toyota IQ (J10) 2008-, Toyota Isis (ANM1 ZGM1 ZNM1) 2004-, Toyota LAND CRUISER 100 (UZJ100) 1998-2007, Toyota LAND CRUISER Prado 150 (KDJ15_ GRJ15_) 2009-, Toyota LAND CRUISER Prado (KDJ12_ GRJ12_) 2002-2009, Toyota LAND CRUISER (VDJ20_ UZJ20_) 2007-, Toyota Mark X (GRX12) 2004-2009, Toyota Mark X (GRX13) 2009-, Toyota Matrix (AZE14 ZRE14) 2008-, Toyota Premio (NZT26 ZRT26) 2007-, Toyota PREVIA (ACR5_ GSR5_) 2006-, Toyota PRIUS C (NHP10_) 2011-, Toyota PRIUS (ZVW3_) 2009-, Toyota RAV 4 III (ACA3_ ACE_ ALA3_ GSA3_ ZSA3_) 2005-2012, Toyota RAV 4 IV (A40) 2012-, Toyota Rush (J2) 2006-, Toyota Sai (AZK1) 2009-, Toyota Sequoia (UCK6 UPK6 USK6) 2007-, Toyota Solara (ACV3 MCV3) 2003-2008, Toyota Tundra (K5) 2007-, Toyota Venza (AGV1) 2008-, Toyota VERSO (_AUR2_ _ZGR2_) 2009-, Toyota VERSO S (NLP12_ NCP12_ NSP12_) 2010-, Toyota YARIS IV 2013-, Toyota YARIS (NHP13_ NSP13_ NCP13_ KSP13_ NLP13_) 2010-, Toyota YARIS (SCP9_ NSP9_ KSP9_ NCP9_ ZSP9_) 2005-, Lexus CT (ZWA1) 2010-, Lexus ES (AVV6 GSV6 ASV6) 2012-, Lexus ES (V4) 2006-2012, Lexus ES (VZV MCV) 1996-2006, Lexus GS (GRL1 GWL1) 2012-, Lexus GS (S191) 2005-2011, Lexus GS (UZS161 JZS160) 1997-2005, Lexus GX (J12) 2002-2009, Lexus GX (J15) 2009-, Lexus HS (ANF10) 2009-, Lexus IS II (GSE2_ ALE2_ USE2_) 2005-, Lexus IS III (GSE3 AVE3) 2013-, Lexus LS (UCF4 UVF4) 2006-, Lexus LX (URJ) 2007-, Lexus RX (AGL GGL GYL) 2008-, Lexus RX (U38) 2003-2008 |
Состояние | Новое |
Марка автомобиля | Lexus, Toyota |
Гарантия | 14 дней |
Максимальный Битрейт | 320 кбит/с |
Диапазон рабочих температур | от -35.С до +85.С Градус |
Потребление напряжения | от 11 В до 14,6 В |
Частота отклика | 20 Hz - 20 KHz |
Габаритные размеры | |
Длина | 90 мм |
Ширина | 6 мм |
Высота | 25 мм |
Вес | 100 г |
Пользовательские характеристики | |
Производитель | OOO Trioma |
Совместимость | Toyota 4 RUNNER (GRN28_ TRN28_) 2009-, Toyota 4 RUNNER (UZN21_ KZN21_ GRN21_) 2002-2009, Toyota Agya (B1) 2012-, Toyota Allion (NZT26 ZRT26) 2007-, Toyota Aqua (NHP1) 2011-, Toyota Aurion (ACV4 GSV4) 2006-2011, Toyota Aurion (ACV5 GSV5) 2011-, Toyota AURIS (NRE15_ ZZE15_ ADE15_ ZRE15_ NDE15_) 2006-2013, Toyota AURIS (NZE18_ ZRE18_) 2012-, Toyota Avalon (GSX3) 2005-, Toyota Avanza (F65) 2011-, Toyota AVENSIS Combi (T25) 2003-2008, Toyota AVENSIS Station Wagon (ZRT27 ADT27) 2009-, Toyota AVENSIS Stufenheck (T25) 2003-2008, Toyota AVENSIS Stufenheck (ZRT27 ADT27) 2009-, Toyota AVENSIS (T25_) 2003-2008, Toyota AVENSIS VERSO (_CLM2_ _ACM2_) 2001-2009, Toyota AYGO (PAB4_ KGB4_) 2014-, Toyota AYGO (WNB1_ KGB1_) 2005-2014, Toyota bB (QNC2) 2006-, Toyota CAMRY (MCV3_ ACV3_ _XV3_) 2001-2006, Toyota CAMRY (V40) 2006-2011, Toyota CAMRY (V50) 2011-, Toyota COROLLA (E150_) 2006-, Toyota COROLLA (NDE18_ NRE18_ ZRE18_) 2013-, Toyota COROLLA Verso (ZER_ ZZE12_ R1_) 2004-2009, Toyota COROLLA Wagon (NZE16) 2012-, Toyota Crown (S18) 2003-2008, Toyota Crown (S20) 2008-2012, Toyota Etios (NGK1) 2010-, Toyota FJ Cruiser (GSJ1) 2006-, Toyota Fortuner (GGN5 KUN5 LAN5 TGN5) 2004-, Toyota GT 86 Coupe (ZN6_) 2012-, Toyota Harrier (ACU3 GSU3 MCU3 MHU3) 2003-2012, Toyota HIGHLANDER (MHU4_, _GSU4_, _ASU4_) 2007-, Toyota HILUX III Pick-up (TGN1_ GGN2_ GGN1_ KUN2_ KUN1_) 2005-, Toyota IQ (J10) 2008-, Toyota Isis (ANM1 ZGM1 ZNM1) 2004-, Toyota LAND CRUISER 100 (UZJ100) 1998-2007, Toyota LAND CRUISER Prado 150 (KDJ15_ GRJ15_) 2009-, Toyota LAND CRUISER Prado (KDJ12_ GRJ12_) 2002-2009, Toyota LAND CRUISER (VDJ20_ UZJ20_) 2007-, Toyota Mark X (GRX12) 2004-2009, Toyota Mark X (GRX13) 2009-, Toyota Matrix (AZE14 ZRE14) 2008-, Toyota Premio (NZT26 ZRT26) 2007-, Toyota PREVIA (ACR5_ GSR5_) 2006-, Toyota PRIUS C (NHP10_) 2011-, Toyota PRIUS (ZVW3_) 2009-, Toyota RAV 4 III (ACA3_ ACE_ ALA3_ GSA3_ ZSA3_) 2005-2012, Toyota RAV 4 IV (A40) 2012-, Toyota Rush (J2) 2006-, Toyota Sai (AZK1) 2009-, Toyota Sequoia (UCK6 UPK6 USK6) 2007-, Toyota Solara (ACV3 MCV3) 2003-2008, Toyota Tundra (K5) 2007-, Toyota Venza (AGV1) 2008-, Toyota VERSO (_AUR2_ _ZGR2_) 2009-, Toyota VERSO S (NLP12_ NCP12_ NSP12_) 2010-, Toyota YARIS IV 2013-, Toyota YARIS (NHP13_ NSP13_ NCP13_ KSP13_ NLP13_) 2010-, Toyota YARIS (SCP9_ NSP9_ KSP9_ NCP9_ ZSP9_) 2005-, Toyota LAND CRUISER 200 (J200) 2007-2012, Lexus CT (ZWA1) 2010-, Lexus ES (AVV6 GSV6 ASV6) 2012-, Lexus ES (V4) 2006-2012, Lexus ES (VZV MCV) 1996-2006, Lexus GS (GRL1 GWL1) 2012-, Lexus GS (S191) 2005-2011, Lexus GS (UZS161 JZS160) 1997-2005, Lexus GX (J12) 2002-2009, Lexus GX (J15) 2009-, Lexus HS (ANF10) 2009-, Lexus IS II (GSE2_ ALE2_ USE2_) 2005-, Lexus IS III (GSE3 AVE3) 2013-, Lexus LS (UCF4 UVF4) 2006-, Lexus LX (URJ) 2007-, Lexus RX (AGL GGL GYL) 2008-, Lexus RX (U38) 2003-2008 |
- Цена: 55 000 ₸
- Способ упаковки: Короб длинна 14 см ширина 10 см высота 5 см вес 250 гр
